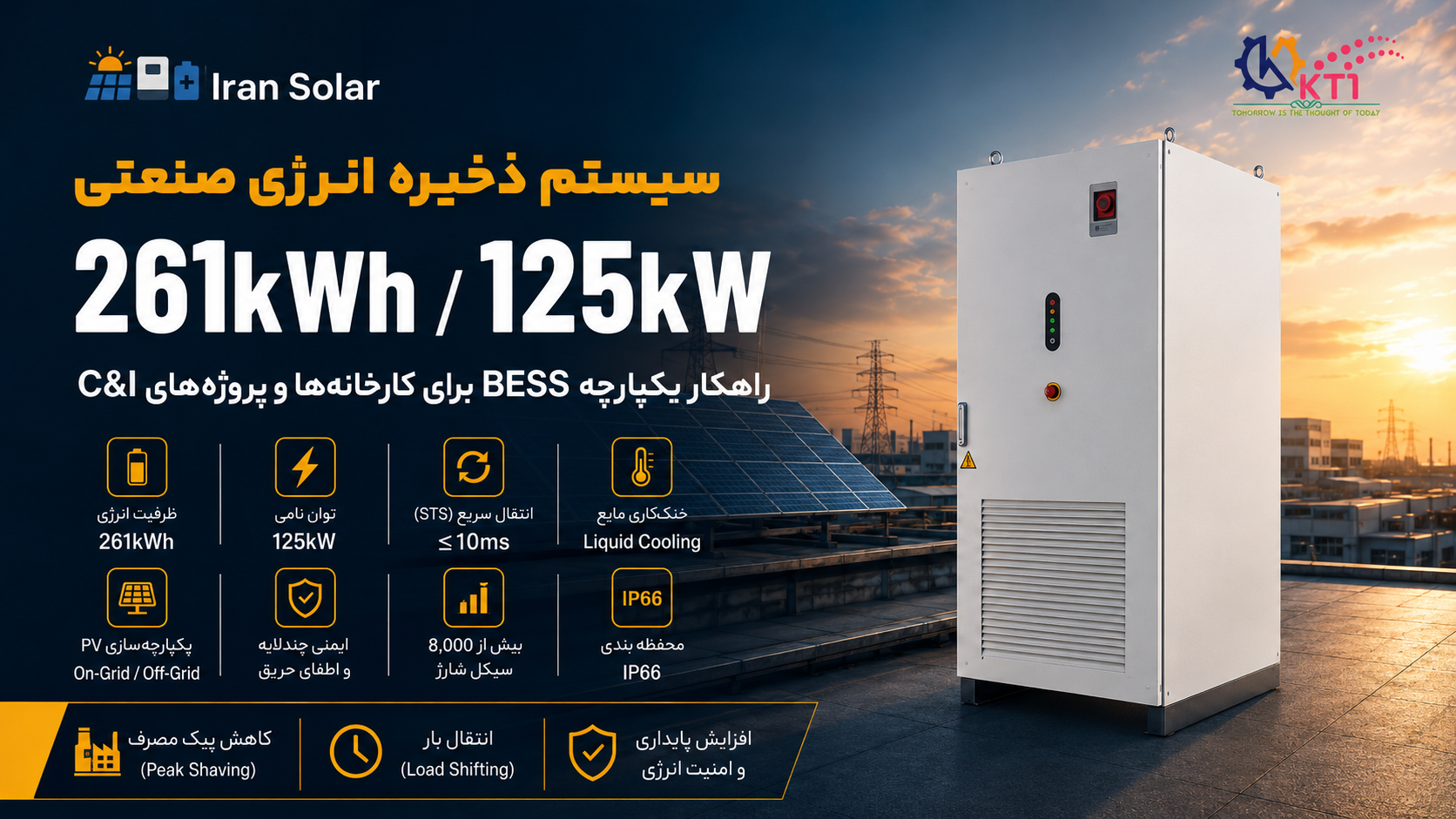

سیستم ذخیره انرژی صنعتی 261kWh / 125kW؛ نسل جدید BESS برای کارخانهها، پروژههای تجاری و بازار خاورمیانه
بازار انرژی خورشیدی در خاورمیانه در حال عبور از مرحلهای است که در آن فقط «پنل خورشیدی» موضوع اصلی پروژه بود. امروز سؤال جدیتری مطرح است:
انرژی تولیدشده را چگونه مدیریت، ذخیره و در زمان درست مصرف کنیم؟
برای کارخانه، مجتمع تجاری، دیتاسنتر، مرکز لجستیکی، مزرعه صنعتی، ساختمان بزرگ یا هر مصرفکنندهای که با پیک مصرف، محدودیت شبکه، قطعی برق یا هزینه بالای انرژی روبهرو است، پاسخ دیگر الزاماً افزایش تعداد پنلها نیست.
پاسخ میتواند یک سیستم ذخیره انرژی صنعتی یکپارچه یا C&I BESS باشد.
سیستم مورد بررسی در این مقاله با ظرفیت نامی 261kWh و توان خروجی 125kW، نمونهای از همین نسل جدید تجهیزات است؛ یک کابینت صنعتی که باتری لیتیومی، PCS، سیستم مدیریت باتری، انتقال سریع بین شبکه و حالت مستقل، خنککاری مایع و تجهیزات حفاظتی را در یک مجموعه فشرده گرد هم آورده است.
و این دقیقاً همان بخشی از بازار است که در فضای انرژی خاورمیانه و رویدادهایی نظیر Middle East Energy – MEE اهمیت آن هر سال بیشتر میشود:
ذخیرهسازی انرژی دیگر آپشن جانبی نیروگاه خورشیدی نیست؛ در بسیاری از پروژهها تبدیل به هسته مدیریت انرژی شده است.
261 کیلوواتساعت انرژی در کنار 125 کیلووات توان
دو عدد اصلی این سیستم را باید از یکدیگر تفکیک کرد:
ظرفیت باتری: 261kWh
و
توان نامی PCS: 125kW
ظرفیت 261 کیلوواتساعت مشخص میکند چه مقدار انرژی در مجموعه ذخیره میشود، در حالی که توان 125 کیلووات تعیینکننده نرخ تأمین توان برای بار مصرفی است.
در یک محاسبه ساده تئوریک:
261 ÷ 125 ≈ 2.09 ساعت
یعنی ظرفیت اسمی سیستم معادل بیش از دو ساعت کار در توان 125 کیلووات است.
البته زمان واقعی بهرهبرداری به SOC قابل استفاده، نوع بار، راندمان، تنظیمات حفاظتی و استراتژی مدیریت انرژی پروژه بستگی دارد.
اما همین نسبت نشان میدهد که با یک UPS کوچک یا باتری بکاپ معمولی مواجه نیستیم.
این یک سیستم ذخیره انرژی صنعتی واقعی است.
مشخصات اصلی باتری
در بخش ذخیرهسازی از سلولهای LFP / LiFePO₄ با ظرفیت 314Ah استفاده شده است.
مشخصات اصلی بخش باتری عبارتاند از:
- ظرفیت نامی سیستم: 261kWh
- ظرفیت سلول: 314Ah
- ولتاژ نامی باتری: 832V
- محدوده ولتاژ کاری: 728 تا 936V
- جریان نامی شارژ و دشارژ: 157A
- نرخ کاری نامی: حدود 0.5C
- طول عمر طراحیشده: بیش از 8,000 سیکل
انتخاب معماری ولتاژ بالا برای پروژههای C&I یک موضوع مهم است؛ زیرا در مقیاسهای صدها کیلوواتساعت، مدیریت جریان، راندمان و طراحی کل سیستم با راهکارهای کوچک 48 ولت کاملاً متفاوت میشود.
فقط باتری نیست؛ PCS نیز داخل کابینت قرار دارد
یکی از مهمترین نکاتی که خریدار باید قبل از مقایسه قیمت متوجه شود این است که این محصول صرفاً یک کابینت باتری 261kWh نیست.
سیستم دارای PCS داخلی با مشخصات زیر است:
- توان ظاهری: 125kVA
- توان نامی: 125kW
- قابلیت کار On-grid
- قابلیت کار Off-grid
- فرکانس نامی: 50/60Hz
- THDI در حالت متصل به شبکه: کمتر از 3%
- حداکثر توان ورودی AC: 187.5kW
- توان نامی Off-grid: 125kW
- ولتاژ نامی Off-grid: 400Vac
- قابلیت اضافهبار:
1.1 برابر بهصورت طولانیمدت
و 1.2 برابر تا 10 دقیقه
بنابراین هنگام مقایسه تجاری، قیمت این تجهیز نباید با قیمت یک رک باتری یا کابینت باتری ساده مقایسه شود.
اینجا درباره یک Energy Storage System یکپارچه صحبت میکنیم.
انتقال شبکه به حالت مستقل در حداکثر 10 میلیثانیه
یکی از ویژگیهای مهم سیستم، وجود STS داخلی است.
زمان انتقال هنگام قطع شبکه حداکثر:
≤10ms
اعلام شده است.
این قابلیت برای پروژههایی که استمرار تأمین برق اهمیت بالایی دارد، ارزش ویژهای ایجاد میکند.
در بسیاری از تأسیسات صنعتی، سؤال فقط این نیست که «برق دوباره چه زمانی وصل میشود؟»
سؤال مهمتر این است:
در فاصله قطع شدن شبکه تا ورود منبع جایگزین، چه اتفاقی برای تجهیزات، خطوط تولید، کنترلرها و بارهای حساس رخ میدهد؟
وجود معماری سریع انتقال میتواند BESS را از یک «باتری ذخیرهکننده» به بخشی واقعی از زیرساخت برق سایت تبدیل کند.
Peak Shaving؛ جایی که باتری میتواند تبدیل به ابزار اقتصادی شود
یکی از کاربردهای اصلی BESSهای صنعتی، Peak Shaving است.
فرض کنید مصرف پایه یک مجموعه صنعتی 300kW است، اما در ساعات مشخص، بار برای مدت کوتاهی تا 420kW افزایش پیدا میکند.
در چنین شرایطی الزاماً منطقی نیست تمام زیرساخت برق را فقط برای چند ساعت پیک طراحی کنیم.
BESS میتواند بخشی از توان مورد نیاز در زمان Peak را تأمین کرده و پس از کاهش مصرف مجدداً شارژ شود.
این همان نقطهای است که ذخیرهسازی انرژی میتواند از یک تجهیز صرفاً فنی به یک ابزار مدیریت هزینه و ظرفیت برق تبدیل شود.
Load Shifting؛ انرژی را زمانی مصرف کنید که برای شما منطقیتر است
یکی دیگر از استراتژیهای مهم، Load Shifting است.
منطق ساده است:
انرژی در زمانی که تأمین آن مناسبتر است ذخیره شده و در زمانی که مصرف شبکه یا هزینه انرژی بالاتر است مورد استفاده قرار میگیرد.
در پروژه خورشیدی نیز میتوان بخشی از انرژی مازاد روز را ذخیره کرد و در ساعات بعدی به مصرف رساند.
نتیجه؟
وابستگی کمتر به این منطق قدیمی که:
هر وات تولیدشده باید همان لحظه مصرف شود.
باتری این محدودیت زمانی را تا حد زیادی از معادله حذف میکند.
Distributed PV + Storage؛ مسیر طبیعی پروژههای خورشیدی C&I
این سیستم برای Distributed PV Integration طراحی شده است.
برای یک کارخانه یا مجموعه تجاری، ترکیب:
PV + BESS + Grid + Load
امکان ایجاد استراتژیهای بسیار حرفهایتری نسبت به یک سیستم خورشیدی ساده فراهم میکند.
برق خورشیدی میتواند ابتدا بار را تأمین کند، ظرفیت مازاد وارد ذخیرهسازی شود و انرژی ذخیرهشده در زمان مناسب دوباره در اختیار مجموعه قرار گیرد.
هدف دیگر فقط «تولید برق خورشیدی» نیست.
هدف:
مدیریت انرژی مجموعه است.
قابلیت کار هم On-Grid و هم Off-Grid
سیستم برای هر دو سناریوی زیر طراحی شده است:
On-Grid
کار همزمان با شبکه برای مدیریت انرژی، ذخیرهسازی، Peak Shaving و سایر استراتژیهای بهرهبرداری.
Off-Grid
تأمین بار در حالت مستقل از شبکه.
براساس مشخصات سیستم، تا 10 دستگاه را میتوان در حالت Off-grid بهصورت Parallel مورد استفاده قرار داد.
یعنی در معماری چند واحدی، میتوان به ظرفیتهایی در مقیاس مگاواتساعت نزدیک شد.
برای مثال:
- 2 دستگاه ≈ 522kWh
- 4 دستگاه ≈ 1.044MWh
- 6 دستگاه ≈ 1.566MWh
- 10 دستگاه ≈ 2.61MWh
این مقیاسپذیری برای پروژههایی که نمیخواهند از روز اول وارد معماری عظیم Containerized BESS شوند، اهمیت زیادی دارد.
خنککاری مایع؛ یک ویژگی جدی برای اقلیم خاورمیانه
باتری این سیستم از Liquid Cooling استفاده میکند.
در طراحی یک BESS صنعتی، کنترل دمای سلولها مسئلهای فرعی نیست.
اختلاف دمای زیاد بین سلولها میتواند روی عملکرد، یکنواختی Aging و طول عمر مجموعه تأثیر بگذارد.
در این سیستم اختلاف دمای سلولها در شرایط طراحی کمتر از حدود 3°C اعلام شده است.
این موضوع برای پروژههای خاورمیانه اهمیت بیشتری پیدا میکند؛ جایی که دمای محیط در بخش مهمی از سال میتواند بسیار بالا باشد.
محدوده دمای کاری اعلامشده سیستم:
-25°C تا +55°C
است، هرچند پس از 45°C کاهش توان یا Derating باید در طراحی پروژه لحاظ شود.
IP66 برای بخش باتری؛ IP55 برای PCS
سیستم برای نصب Outdoor طراحی شده است.
درجه حفاظت اعلامشده:
- محفظه باتری: IP66
- بخش PCS: IP55
است.
بنابراین با یک کابینت صرفاً Indoor روبهرو نیستیم.
البته IP Rating هیچگاه جای طراحی صحیح محل نصب، سایهبان مناسب در صورت نیاز، تهویه محیطی، رعایت فاصلهها، دسترسی سرویس و بررسی شرایط اقلیمی سایت را نمیگیرد.
سیستم اعلام و اطفای حریق یکپارچه
در یک BESS صنعتی، موضوع Fire Safety قابل مذاکره نیست.
این سیستم دارای:
- سیستم تشخیص و حفاظت چندلایه
- سیستم اطفای حریق
- حفاظت مرتبط با شرایط غیرعادی باتری
- تشخیص Leakage Current
است و سیستم اطفای حریق آن از نوع Aerosol معرفی شده است.
برای پروژه نهایی، طراحی Fire Safety سایت باید همواره با الزامات پروژه، استانداردهای محلی و شرایط بهرهبرداری تطبیق داده شود.
ابعاد و وزن؛ قبل از سفارش حتماً لجستیک را بررسی کنید
ابعاد هر کابینت:
1050 × 1350 × 2400 میلیمتر
وزن:
حدود 2,700 کیلوگرم
است.
این یعنی خرید BESS صنعتی فقط خرید کالا نیست.
قبل از سفارش باید موارد زیر بررسی شوند:
- امکان تخلیه در محل پروژه
- جرثقیل یا لیفتینگ مناسب
- مسیر دسترسی
- ظرفیت کف یا فونداسیون
- فضای سرویس
- فاصله ایمنی
- کابلکشی
- تابلوها و حفاظت AC
- اتصال به شبکه
- سیستم ارت
- ارتباطات و EMS
- شرایط حمل بینالمللی باتری لیتیومی
کسی که فقط قیمت یک کابینت را میپرسد اما درباره این موارد سؤال نمیکند، هنوز پروژه BESS را کامل تعریف نکرده است.
وزن 2.7 تن؛ این محصول «باتری دیواری بزرگتر» نیست
بازار ذخیرهسازی انرژی در حال رشد سریع است و همین موضوع باعث شده گاهی تجهیزاتی با ماهیت کاملاً متفاوت در یک لیست قیمت کنار هم قرار بگیرند.
یک باتری 5kWh خانگی، یک Rack Battery پنجاه کیلوواتساعتی و یک BESS صنعتی 261kWh همگی «باتری لیتیومی» هستند؛ اما از نظر مهندسی، کاربرد و معماری پروژه در یک کلاس قرار نمیگیرند.
اینجا با یک تجهیز تقریباً 2.7 تنی طرف هستیم که PCS، STS، باتری HV، Cooling و حفاظت را در خود جای داده است.
مقایسه آن صرفاً براساس قیمت هر kWh باتری میتواند یک خطای جدی در Procurement باشد.
راندمان Round Trip تا 92 درصد
حداکثر راندمان رفتوبرگشت اعلامشده سیستم:
92%
است.
Round Trip Efficiency نشان میدهد چه سهمی از انرژی واردشده به چرخه ذخیرهسازی، پس از شارژ و دشارژ دوباره قابل بازیابی است.
در بررسی اقتصادی پروژه، این پارامتر باید کنار مواردی مانند:
- Depth of Discharge
- تعداد سیکل
- پروفایل مصرف
- تعرفه انرژی
- هزینه Demand
- تولید PV
- CAPEX
- OPEX
- Aging
تحلیل شود.
خرید BESS بدون Energy Profile Analysis یعنی خرید یک سیستم گرانقیمت قبل از اینکه بدانیم دقیقاً چه کاری قرار است انجام دهد.
چرا C&I Energy Storage یکی از مهمترین موضوعات بازار MEE شده است؟
بازار انرژی خاورمیانه وارد مرحله جدیدی شده است.
خورشیدی همچنان یکی از ستونهای اصلی توسعه انرژی است، اما اکنون سؤالهای بازار حرفهایتر شدهاند:
چطور انرژی خورشیدی را قابل کنترل کنیم؟
چطور پیک مصرف کارخانه را کاهش دهیم؟
چطور در زمان قطع شبکه، بخشی از بار را حفظ کنیم؟
چطور انرژی را از زمان تولید به زمان مصرف منتقل کنیم؟
چطور PV، Grid، Generator و Battery را در یک معماری مدیریت کنیم؟
به همین دلیل در اکوسیستم Middle East Energy (MEE)، موضوعاتی مانند BESS، C&I Storage، Microgrid، Smart Energy Management و Hybrid Energy Architecture دیگر محصولات حاشیهای نیستند.
اینها در حال تبدیل شدن به بخش مرکزی تصمیمات سرمایهگذاری انرژی هستند.
بازار ایران نیز دیر یا زود مجبور است از «فروش باتری» به «طراحی ذخیرهسازی انرژی» عبور کند
در ایران، تقاضا برای باتری لیتیومی بهسرعت افزایش یافته است.
اما مرحله بعدی بازار بسیار مهمتر است.
در پروژههای بزرگتر سؤال نباید فقط این باشد:
«باتری چند کیلوواتساعت است؟»
بلکه باید پرسید:
- Power چند کیلووات است؟
- Energy چند کیلوواتساعت است؟
- C-rate چیست؟
- On-grid است یا Off-grid؟
- PCS در سیستم وجود دارد؟
- STS وجود دارد؟
- زمان انتقال چقدر است؟
- EMS چگونه کار میکند؟
- سیستم با PV چگونه Integration میشود؟
- Thermal Management چیست؟
- Fire Suppression چگونه طراحی شده؟
- Parallel Architecture چیست؟
- پروژه چه Load Profile واقعی دارد؟
این تغییر نوع سؤال، همان تفاوت بین فروش محصول و مهندسی پروژه انرژی است.
برای چه پروژههایی این کلاس BESS جذاب است؟
سیستم 261kWh / 125kW میتواند برای بررسی در پروژههایی از این دست مناسب باشد:
- کارخانهها
- خطوط تولید
- شهرکهای صنعتی
- انبار و لجستیک
- مراکز تجاری
- هتلها
- ساختمانهای اداری بزرگ
- پروژههای خورشیدی C&I
- Microgrid
- تأسیسات با محدودیت ظرفیت برق شبکه
- پروژههای نیازمند Peak Shaving
- پروژههای نیازمند Load Shifting
- سایتهای دارای قطعی یا ناپایداری شبکه
اما انتخاب نهایی ظرفیت باید براساس Load Profile واقعی پروژه انجام شود.
قبل از خرید BESS، این 8 عدد را برای ایران سولار بفرستید
اگر قصد بررسی یک سیستم ذخیره انرژی صنعتی را دارید، قبل از درخواست قیمت صرفاً یک جمله مانند «باتری 250 کیلوواتساعت میخواهم» ارسال نکنید.
برای طراحی اولیه، حداقل این اطلاعات را آماده کنید:
- توان متوسط مصرف مجموعه
- حداکثر Peak Load
- ساعات کاری
- مدت Backup مورد نیاز
- توان و ظرفیت نیروگاه خورشیدی موجود یا پیشنهادی
- مشخصات برق ورودی و ترانس
- نوع بارهای Critical
- هدف اصلی پروژه: Backup، Peak Shaving، PV Storage، Off-grid یا ترکیبی
با همین اطلاعات، انتخاب BESS بسیار هدفمندتر خواهد شد.
هشدار به خریداران: ارزانترین قیمت BESS لزوماً ارزانترین پروژه نیست
اگر در حال خرید سیستم ذخیره انرژی صنعتی هستید، صرفاً یک جدول قیمت را مقایسه نکنید.
یک پیشنهاد ارزان که بعداً نیازمند:
- PCS جداگانه
- STS جداگانه
- تابلو اضافه
- سیستم Cooling اضافه
- Fire System جدا
- Integration دشوار
- Commissioning پیچیده
- یا تغییر طراحی پروژه
باشد، ممکن است در نهایت بسیار گرانتر تمام شود.
در Procurement سیستمهای ذخیره انرژی باید Total System Cost را مقایسه کرد، نه فقط قیمت Battery Pack.
ایران سولار؛ از درخواست قیمت تا ساختار تأمین پروژه
در Iran Solar تمرکز ما فقط روی نمایش یک محصول در کاتالوگ نیست.
هدف این است که خریدار پیش از سفارش بداند:
چه سیستمی میخرد، چرا آن را میخرد، چگونه باید حمل شود، چگونه در پروژه قرار میگیرد و چه مشخصاتی واقعاً برای کاربرد او اهمیت دارد.
برای درخواست تأمین سیستمهای C&I Energy Storage، BESS، باتریهای High Voltage، PCS و تجهیزات پروژههای خورشیدی و ذخیره انرژی میتوانید مشخصات پروژه خود را برای تیم Iran Solar ارسال کنید.
اگر پروژه واقعی دارید، اطلاعات Load را ارسال کنید.
اگر Tender دارید، Datasheet و BOQ را ارسال کنید.
اگر برای کارخانه بهدنبال راهکار ذخیره انرژی هستید، Peak Load و ساعات مصرف را ارسال کنید.
اگر برای فروش مجدد یا پروژه EPC بهدنبال تأمین هستید، ظرفیت و تعداد مورد نیاز را مشخص کنید.
بازار BESS منتظر نمیماند.
شرکتهایی که امروز شناخت فنی، زنجیره تأمین و تجربه Procurement این تجهیزات را ایجاد میکنند، فردا فقط خریدار بازار نخواهند بود؛ بخشی از بازار را در اختیار خواهند داشت.
مشخصات فنی در یک نگاه
نوع محصول: سیستم ذخیره انرژی صنعتی یکپارچه C&I BESS
ظرفیت انرژی: 261kWh
توان نامی: 125kW
توان ظاهری: 125kVA
شیمی باتری: LFP / LiFePO₄
ظرفیت سلول: 314Ah
ولتاژ نامی باتری: 832V
محدوده ولتاژ باتری: 728–936V
جریان شارژ/دشارژ: 157A
عمر سیکلی: بیش از 8,000 سیکل
حالت کاری: On-grid / Off-grid
STS: داخلی، انتقال ≤10ms
خنککاری باتری: Liquid Cooling
راندمان Round Trip: تا 92%
درجه حفاظت باتری: IP66
درجه حفاظت PCS: IP55
دمای کاری: -25°C تا +55°C
ابعاد: 1050 × 1350 × 2400mm
وزن: حدود 2,700kg
ارتباطات: MODBUS TCP/IP یا RTU
اطفای حریق: Aerosol
Parallel در Off-grid: تا 10 واحد
وقت آن است درباره BESS جدیتر صحبت کنیم
اگر پروژه شما هنوز فقط حول تعداد پنل و توان اینورتر تعریف میشود، شاید زمان آن رسیده باشد که یک متغیر سوم را وارد محاسبات کنید:
انرژی ذخیرهشده.
261 کیلوواتساعت ذخیره انرژی و 125 کیلووات توان در یک کابینت صنعتی میتواند فقط یک محصول باشد.
یا میتواند نقطه شروع طراحی یک سیستم مدیریت انرژی واقعی برای کارخانه شما باشد.
تفاوت این دو، در مهندسی، Procurement و انتخاب درست معماری پروژه است.
برای استعلام تأمین، بررسی فنی یا تعریف پروژه BESS با Iran Solar از طریق KT1Co و مسیرهای رسمی فروش و تأمین در ارتباط باشید.
ظرفیت پروژه، Peak Load و هدف ذخیرهسازی را ارسال کنید؛ از آنجا بحث واقعی شروع میشود.
برای ورود به سبد فعال ایران سولار آمادهاید؟
برای دریافت پیشفاکتور، بررسی ظرفیت موردنیاز، هماهنگی پرداخت مرحلهای، پیگیری سبد فعال یا مشاوره مسیر تأمین، از راههای زیر با ایران سولار / KT1CO در ارتباط باشید.
ارتباط با ایران سولار
برای شروع مسیر تأمین، دریافت پیشفاکتور یا بررسی سبد فعال، سریعترین مسیر ارتباط مستقیم واتساپ است.
